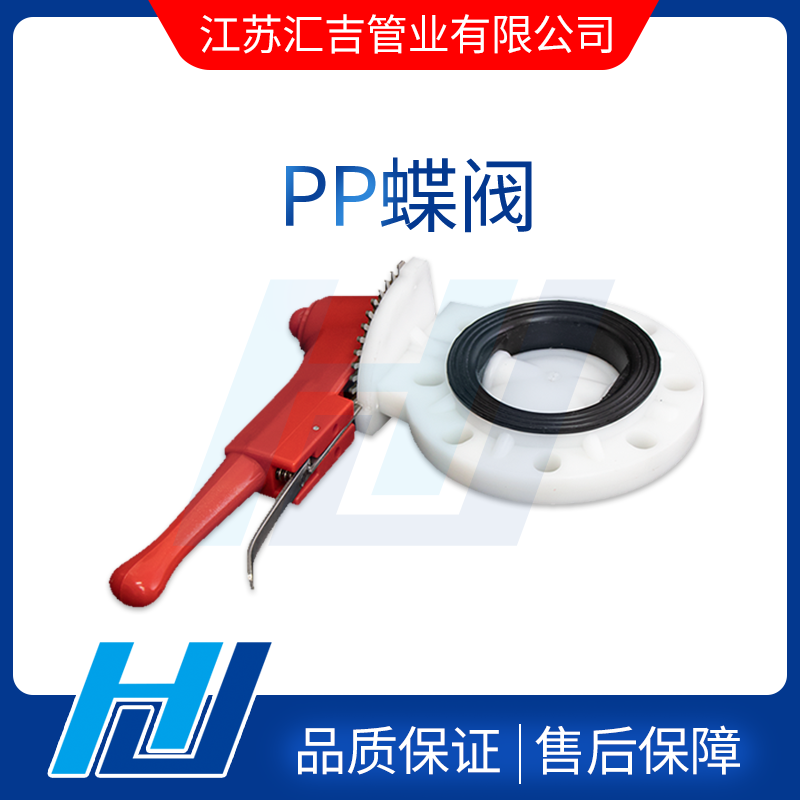

PP蝶閥徑向設計及板材選用
PP蝶閥采用四軸承(兩個徑向軸承和兩個端面軸承)結構設計，軸承采用高強度涂層自潤滑滑動軸承，支承可靠、強度高、壽命長。PP蝶閥填料壓環采用兩件式球形接觸面結構，保證填料正向均勻壓緊。PP蝶閥密封圈外形為與閥座相配合的斜置幾何設計，由密封圈壓圈夾持在蝶板上，易于安裝和更換。密封圈徑向設計有適當的間隙量，保證密封灘合適的彈性。
PP蝶閥閥桿設計為防沖出型，以免在閥桿與閥板聯結處發生以外斷裂時，閥桿崩出。PP蝶閥的應用已遠遠超出傳統范圍，幾乎可以全部取代過去常用的閘閥、截止閥、旋塞閥和球閥而應用于工業、民用和軍事所需要的各個領域。PP蝶閥的閥體可由鑄鐵、可鍛鑄鐵、碳鋼、不銹鋼等制作而成，閥桿絕大部分是由不同牌號的不銹鋼制作而成，閥板由鑄鐵、可鍛鑄鐵、鋁青銅、碳鋼、不銹鋼、塑料或者橡膠包復在不銹鋼上的閥板可供選用。
閥座由各種橡膠、塑料及它們的組合和不銹鋼制成，聚四氟乙烯有優良的耐化學性，耐高溫、低溫性能優異，但其彈性不夠，易發生塑性變形，回彈性差。若將它貼在橡膠表面，這種復合材料既有聚四氟乙烯的耐化學性，又有橡膠的彈性，可作為PP蝶閥材料。蝶閥將傳統的固定式閥座改進設計成為可沿閥體中心線軸向移動的移動式閥座，閥門開啟時，閥座在其驅動裝置作用下沿閥體的中心軸線方向軸向移動，松開對閥板的壓緊。
閥座密封圈與閥板密封環脫離，當密封而脫離開一段距離后，啟動閥桿轉動，無摩擦的情況下打開閥板。閥板在轉動時密封副之間產生摩擦力，在開啟閥板時，閥板兩邊的介質壓力己卸掉大部分，所以啟閉力矩大大減小，可使驅動裝置和執行機構型號相應減少，從而降低了成本，同時提高了啟閉速度。蝶閥結構緊湊，閥的體積及重量比較輕、操作簡易輕便。
